研发背景
电力系统中的直流系统接地故障是一种易发生且对电力系统危
害性较大的故障。无论是正极接地或者负极接地，在两点接地的情
况下，都可能造成保护误动或者保护拒动，危害一次系统正常运
行。由于直流系统的复杂性和动态性，直流接地故障往往难以定
位，NR-JC型直流系统接地故障定位装置能够适用于任何电压等级
的直流系统并能快速、准确地实现包括环路在内的接地检测。
应用范围
主要用于定位电力、通信、矿路、铁路、金融等系统中的直流系
统接地故障的准确接地点。
解决问题
重点解决了直流系统间接接地、非金属接地、环路接地、正负
同时接地、正负平衡接地、多点接地等接地故障
应用原理

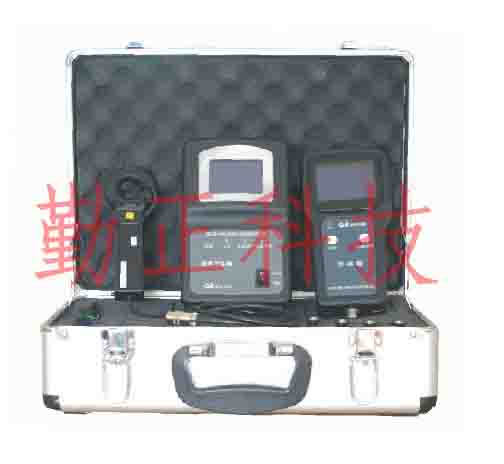

装置的构成:本装置由信号发生器、故障检测器和信号采集器
(钳表)三部分组成。
功能特点
.新型微计算机技术:
双层抗分布电容干扰的硬件设计和利用模糊控制理论及通信噪声理论的
软件设计，可完全消除大分布电容的干扰、电磁脉冲干扰和其他噪声干
扰的影响。
.系统适应性强:
信号发生器能有效地排除交直流串电故障.接入系统的位置不受接地故
障点距离的限制，可适应各类复杂不同电压等级的直流系统。
.智能化的故障点定位:
形象的接地点方向显示，可对包括环路在内各种直流接地故障进行准确
定位。
.绝缘指数量化显示:
通过对现场数据的智能化分析.以绝缘指数的形式直观地反映出检测支
路的绝缘程度。
.专业化的波形显示:
形象的波形曲线，显示支路接地电阻与接地电流大小，实现对直流系统
的诊断分析功能。
.绝缘程度分级管理:
基于极高的阻抗检测.可订制合适的绝缘告警门限，对接地告警门限值
进行分级管理，有效判断接地故障类型.提高检测效率。
技术参数：
* 接地阻抗检测范围：
系统电压为220V时： 检测范围：0 —— 250KΩ
系统电压为110V时： 检测范围：0 ——125KΩ
系统电压为48V时： 检测范围：0 ——60KΩ
系统电压为24V时： 检测范围：0 ——12KΩ
* 抗对地分布电容：对地电容单支路≤ 5*F ，系统对地总电容≤ 100*F。
* 适用系统电压：
220V±10% ， 110V±10% ， 48V±10% ， 24V±10% （或其它电压等级）。
* 环境温度： -30℃ —— +50℃。
* 环境湿度： ≤95%（不结露）
* 重量： 2.5Kg
* 外形尺寸（包装箱）：450×260×110（mm）
